口腔印模是用于記錄或重現(xiàn)口腔組織外形以及關(guān)系的陰模。取制口腔印模時(shí)選用的材料稱為口腔印模材料 (oral impression material)?？谇挥∧５闹迫。强谇恍迯?fù)工作中的首次工序，其質(zhì)量直接關(guān)系到最終的修復(fù)效果。本文詳細(xì)介紹藻酸鹽類印模材料相關(guān)知識(shí)。
一、藻酸鹽類印模材料特點(diǎn)
彈性不可逆水膠體印模材料
流動(dòng)性、彈性、可塑性
與模型材料不發(fā)生化學(xué)變化
尺寸變化不大
使用方便
價(jià)格低廉
國(guó)內(nèi)應(yīng)用最廣泛
ThemeGallery is a Design Digital Content & Contents mall developed by Guild Design Inc.

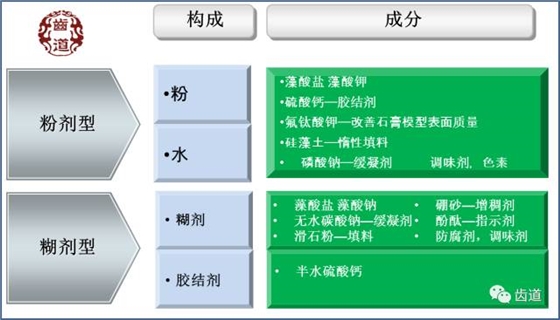

一）藻酸：無水D-甘露糖醛酸的聚合體

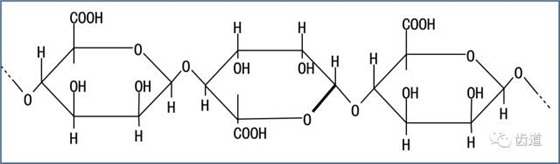

D—甘露糖醛酸結(jié)構(gòu)式
D—甘露糖醛酸結(jié)構(gòu)式
二）藻酸鹽：藻酸與堿反應(yīng) NaOH/KOH
1、與水反應(yīng) 溶膠
2、溶膠黏稠與分子量成正比

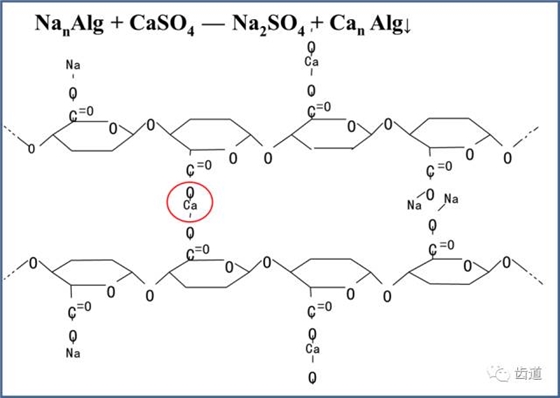

3、加入輔助材料

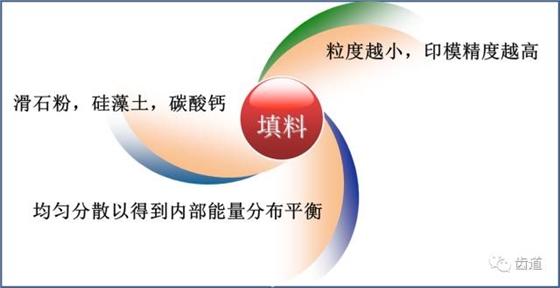

三）填料

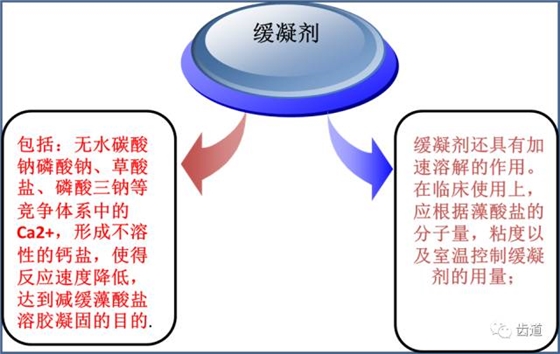

四）緩凝劑
Na2CO3+CaSO4→Na2SO4+CaCO3↓

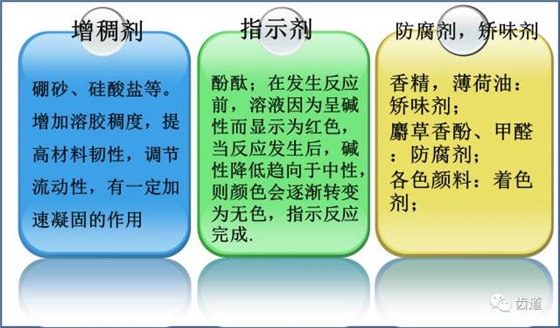

五)、其它成分
一）凝固時(shí)間
1、指材料開始調(diào)和直至獲得必要彈性以便分離取下模型的時(shí)間
2、快凝型印模材料：工作時(shí)間不小于 45s, 凝固時(shí)間1～2 min
常規(guī)型印模材料：工作時(shí)間不小于 60s, 凝固時(shí)間2～4.5 min
調(diào)和后都必須放在托盤內(nèi)并迅速取模；
3、ADA標(biāo)準(zhǔn)規(guī)定室溫20~22度，藻酸鹽印模材料的凝固時(shí)間為2-5分鐘。 * 影響凝固時(shí)間的因素： 1、緩凝劑的添加量 2、調(diào)和材料混合比例 — 膠結(jié)劑比例 水粉比 3、溫度 — 臨床工作中可通過改變溫度的方法來調(diào)整印模材料的凝固時(shí)間
二）流動(dòng)性、彈性及強(qiáng)度
尺寸穩(wěn)定性
1、藻酸鹽在調(diào)拌合適時(shí)在溶膠狀態(tài)具有良好的流動(dòng)性
2、藻酸鹽印模材料的彈性恢復(fù)性較差
3、我國(guó)國(guó)家標(biāo)準(zhǔn)和ADA規(guī)定藻酸鹽印模材料的強(qiáng)度不低于0.35MPa，通常為0.5~0.9MPa.
三）尺寸穩(wěn)定性
1、水膠體缺點(diǎn)：體積不穩(wěn)定
2、滲潤(rùn)和凝溢
凝固后的藻酸鹽印模材料含有大量的水分，水分減少時(shí)印模的體積發(fā)生收縮干裂，凝溢；反之，接觸水后進(jìn)一步吸水導(dǎo)致體積膨脹，滲潤(rùn)。

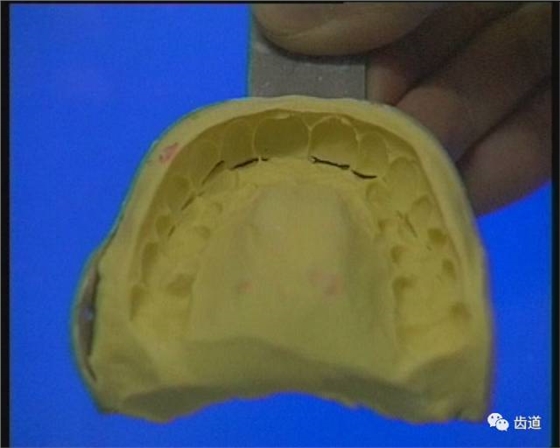

3、印模制取完畢應(yīng)立即灌注模型
四）與模型石膏的配伍性：
1、印模首先需用冷水沖洗去除唾液和血液，然后消毒。
2、灌制石膏模型前，應(yīng)去除印模表面滲出物
3、石膏模型凝固后，應(yīng)將模型和印模盡快地分離。
五）可消毒性：在調(diào)和時(shí)水中加入消毒劑，噴霧消毒，2%強(qiáng)化戊二醛或1%次氯酸鈉浸泡10-30分鐘，體積變化在0.1%以內(nèi) 七、應(yīng)用

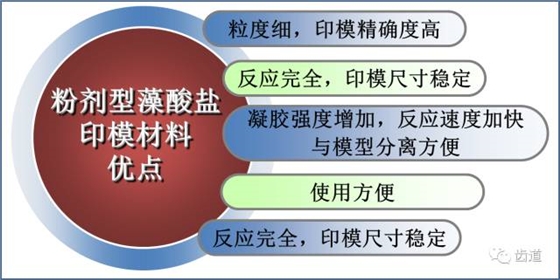

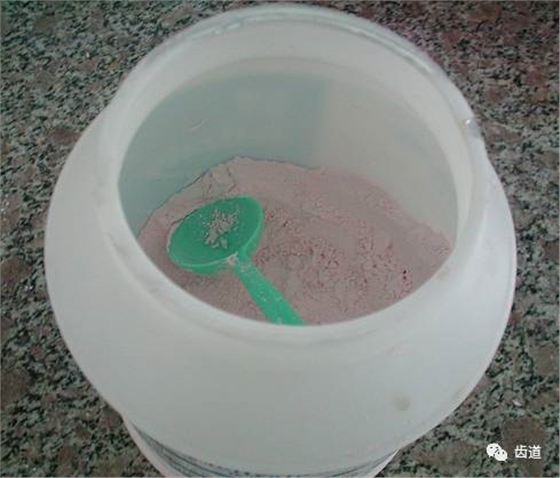

一）粉劑型的應(yīng)用
1.按廠商說明書推薦的比例，水粉比2:1
2.調(diào)合時(shí)間：30～45s
3.印模在口中凝固1.5-2min取出，沖洗晾干后立即灌注，1小時(shí)后去除印模
4.注意消毒
5.材料貯存時(shí)防潮，密封及避免溫度過高
二）糊劑型的應(yīng)用
取制印模時(shí)，按糊劑與膠結(jié)劑體積比1:1～2:1在橡皮碗內(nèi)均勻攪拌，裝入印模托盤，放入口腔3～5分鐘凝固后，取出即成印模
八、藻酸鹽類印模材料使用七大注意事項(xiàng) 調(diào)拌工具要清潔 調(diào)拌比例應(yīng)適當(dāng) 調(diào)和時(shí)間應(yīng)適當(dāng) 調(diào)拌方法有講究 取模操作要規(guī)范 立即灌注模型 貯存應(yīng)注意
來源于齒道
