很多口腔臨床的操作實(shí)際都是在口腔外部完成的，是否準(zhǔn)確的復(fù)制口腔組織將直接影響到模型制作的準(zhǔn)確性，而印模材料對(duì)準(zhǔn)確的復(fù)制口腔組織有非常重要的作用。
有研究表明,半數(shù)以上的橋冠印模的精確性都有問(wèn)題，

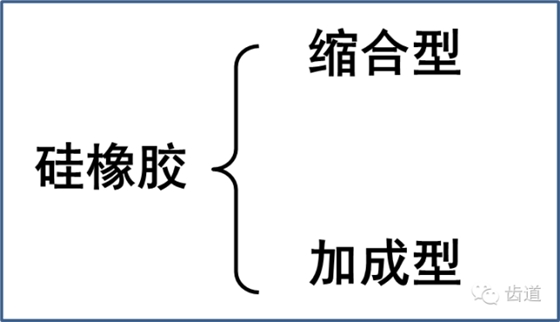

硅橡膠印模材料是印模材料中的一種。
硅橡膠印模材料屬于高分子人工合成橡膠，近年來(lái)在口腔醫(yī)學(xué)領(lǐng)域應(yīng)用廣泛。

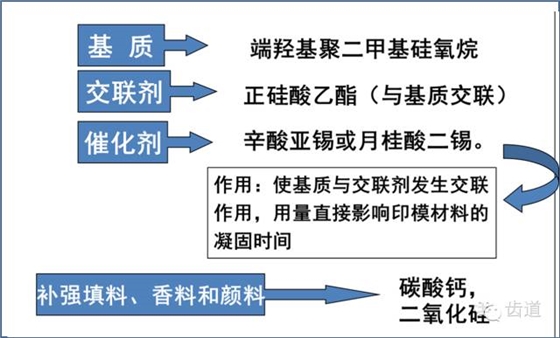

1、組成
2、縮合型硅橡膠聚合原理
3、固化機(jī)制

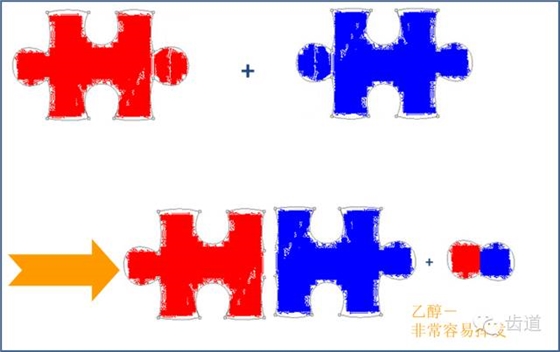

端羥基聚二甲基硅氧烷與硅酸乙酯的四個(gè)乙氧基相遇時(shí)起交聯(lián)反應(yīng)，由線狀聚合物交聯(lián)成網(wǎng)狀聚合物，同時(shí)生成副產(chǎn)物乙醇。
反應(yīng)借助于催化劑（辛酸亞錫）作用可在室溫或口腔內(nèi)快速進(jìn)行，形成彈性體。

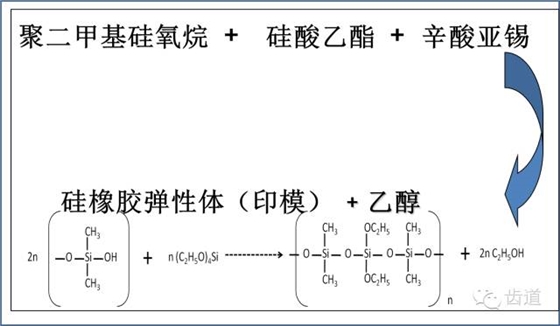

4、固化化學(xué)式
1、組成
基質(zhì)：乙烯基聚硅氧烷
交聯(lián)劑：含氧硅油
催化劑：乙烯基硅氧烷鉑絡(luò)合物

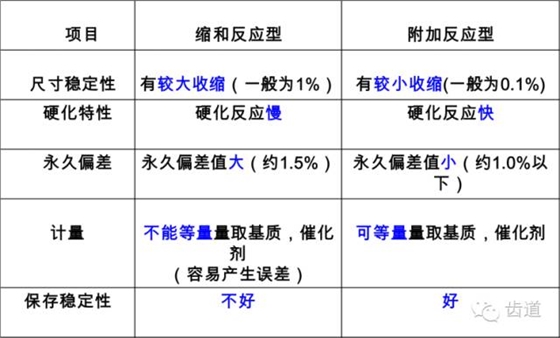

加成型硅橡膠性能更優(yōu)越
操作時(shí)間較短，在口腔內(nèi)凝固快
凝固后尺寸更加穩(wěn)定，24小時(shí)尺寸變化0.1%
印模精確度更高，操作性能更好

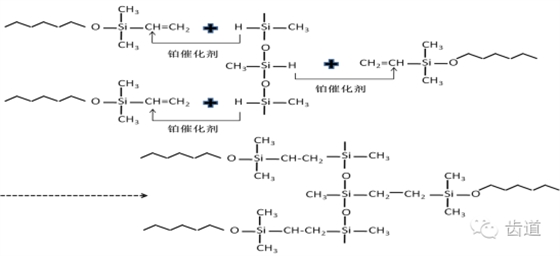

2、加成型硅橡膠聚合原理

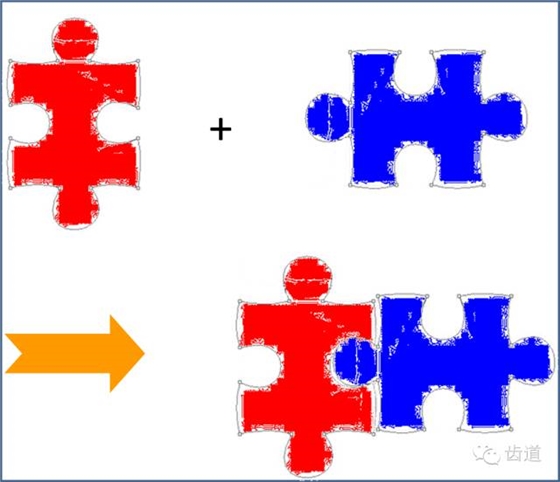

3、固化機(jī)制（交聯(lián)反應(yīng)）
體系中有-OH存在，加成反應(yīng)時(shí)會(huì)繼發(fā)反應(yīng)，生成氫氣。會(huì)在模型表面形成氣泡。因此加成型硅橡膠取模后應(yīng)放置一段時(shí)間后灌模。
1、除符合一般模型取制的要求外，還應(yīng)注意避免操作時(shí)使用橡膠手套，因滑石粉和橡膠手套會(huì)影響硅橡膠印模材料的聚合。

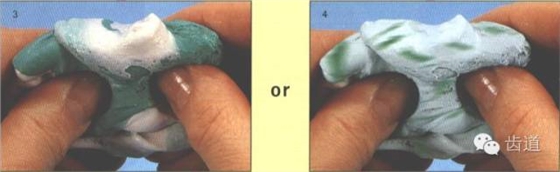

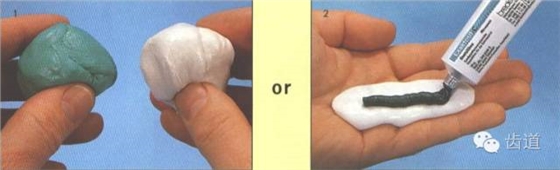

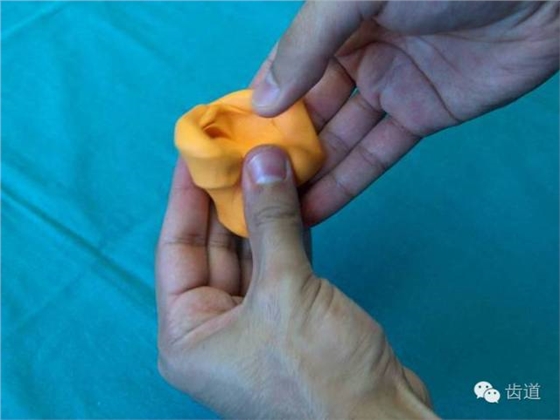

2、應(yīng)用指間揉捏，避免使用掌心

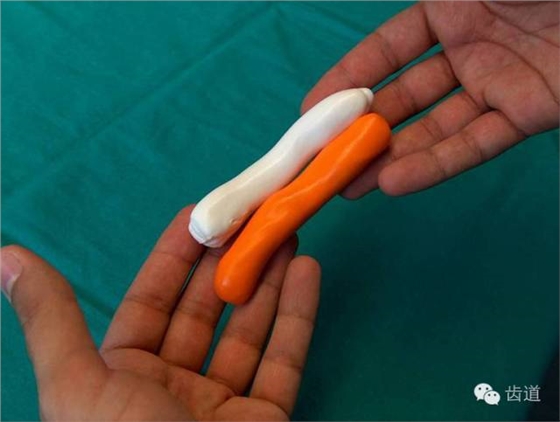

3、嚴(yán)格按照說(shuō)明書要求的比例調(diào)和。
4、嚴(yán)格注意無(wú)菌操作。有些硅橡膠材料聚合后表面釋放氫氣，去印模后需放置20到30分鐘后在灌模型，否則會(huì)在模型表面產(chǎn)生蜂窩狀氣泡。
5、重體：
口內(nèi)時(shí)間 4min
操作時(shí)間 1min
手調(diào) 30min
6、輕體：
注射時(shí)間 1min30s
口內(nèi)時(shí)間 3min30s
7、溫度：23，每升高一度，加快2.5%
Monoplane: 一個(gè)步驟，一種密度材料

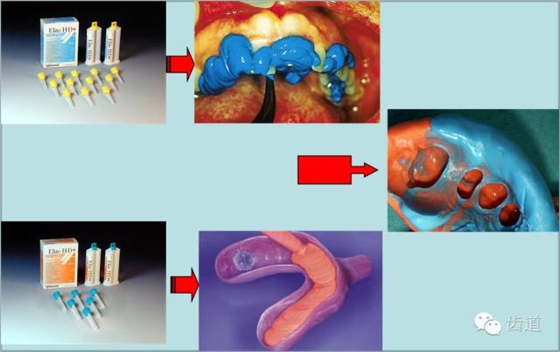

一步法：一個(gè)步驟，兩種密度材料

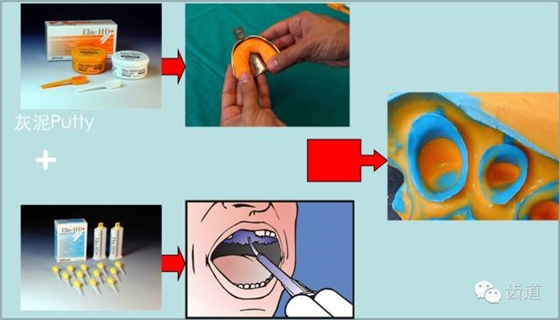

兩步法：一個(gè)步驟，兩種不同密度的硅橡膠

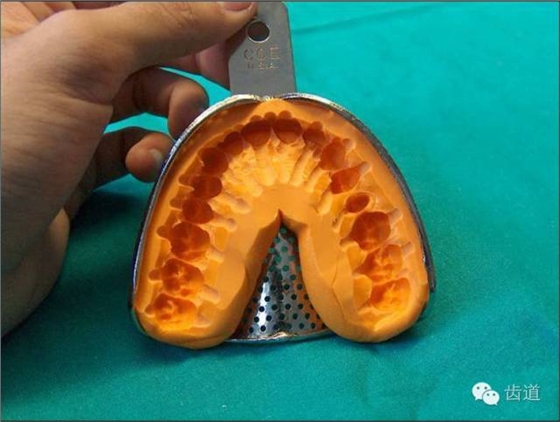

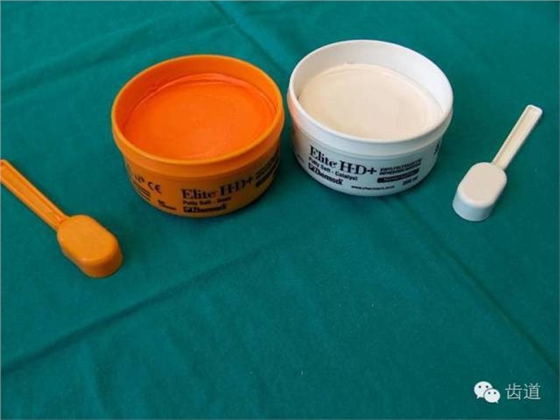

第一步印模使用灰泥（putty）密度的硅橡膠，主要目的是為第二次印模打基礎(chǔ)，相當(dāng)于個(gè)別托盤。

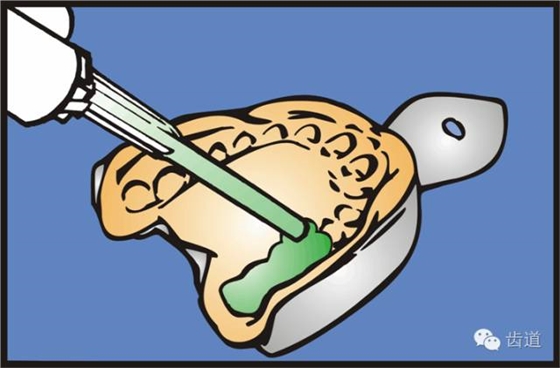

第一次印模完成后，經(jīng)過(guò)修整和處理，再把輕體密度硅橡膠注射到牙齒上和第一次印模上，取精細(xì)印模。印模分兩步完成，每一步使用不同密度的硅橡膠。
第一步印模使用灰泥（putty）密度的硅橡膠，主要目的是為第二次印模打基礎(chǔ)，相當(dāng)于個(gè)別托盤。
第一次印模完成后，經(jīng)過(guò)修整和處理，再把輕體密度硅橡膠注射到牙齒上和第一次印模上，取精細(xì)印模。

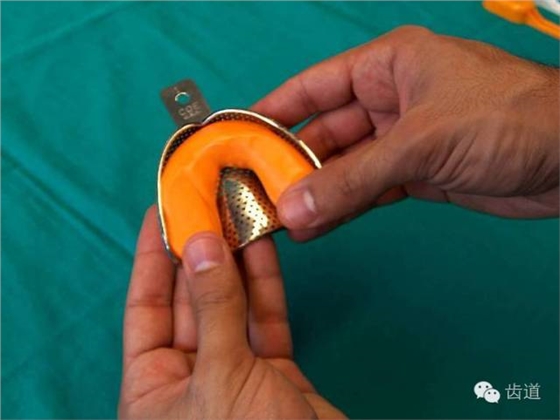

標(biāo)準(zhǔn)/個(gè)別托盤

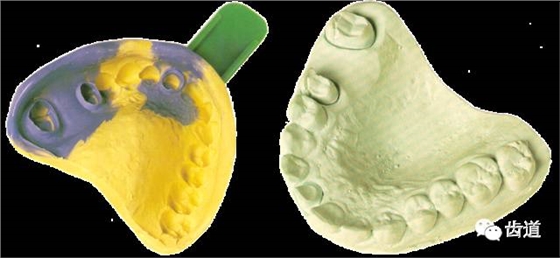

1、終印模應(yīng)覆蓋整個(gè)牙冠及牙齦緣；
2、牙列完整；
3、牙冠、牙齦緣清晰、完整，沒(méi)有氣泡空腔、缺損和褶皺；
4、牙齒的咬合面、唇頰面、舌側(cè)面解剖結(jié)構(gòu)清晰
沒(méi)有脫模；
5、終印必須緊密粘附于初印上；
6、如果有第三磨牙，印模至少包括該牙近中二分之
一即使單頜治療也需全口印模。
來(lái)源于齒道
