聚羧酸鋅水門(mén)汀是一種含氧化鋅的粉劑與含聚丙烯酸的液劑反應(yīng)而成的水門(mén)汀。

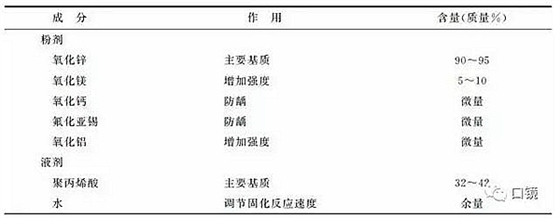

1．組成見(jiàn)下圖
2．凝固反應(yīng)
粉液調(diào)和后，堿性的氧化鋅與酸性的聚丙烯酸發(fā)生中和反應(yīng)，氧化鋅解離出的鋅離子與聚丙烯酸中的羧基反應(yīng)生成聚丙烯酸鋅。
3．性能
（1）粘接性能：
除能與牙體硬組織和修復(fù)體形成機(jī)械嵌合力外，還能與牙齒表面的鈣離子發(fā)生離子性結(jié)合產(chǎn)生一定的化學(xué)結(jié)合力。對(duì)牙體組織有一定的粘接作用，與牙釉質(zhì)的粘接強(qiáng)度為3～10MPa，與牙本質(zhì)的粘接強(qiáng)度為2～6MPa，其粘接力高于磷酸鋅水門(mén)汀。還能與冠橋等的合金發(fā)生化學(xué)作用粘接，如將修復(fù)體組織面進(jìn)行噴砂或電解蝕刻，粘接強(qiáng)度將有所提高。
（2）理化性能：
①凝固時(shí)間：調(diào)拌后2～8分鐘凝固。
②強(qiáng)度：凝固后的機(jī)械強(qiáng)度不高，24小時(shí)后壓縮強(qiáng)度為80MPa，拉伸強(qiáng)度約為7MPa，表面硬度（HV）為20MPa。該粘固劑抗壓強(qiáng)度較磷酸鋅粘固劑小，與增強(qiáng)型氧化鋅丁香油粘固劑相當(dāng)。
③溶解性：在人工唾液中的溶解率為1.42％質(zhì)量分?jǐn)?shù)，在唾液中，還可釋放出氟離子，從而具有防齲的作用。
（3）生物性能：
該水門(mén)汀析出的酸較少，對(duì)牙髓及牙齦的刺激很輕，與氧化鋅丁香酚水門(mén)汀相似，但不能促進(jìn)修復(fù)性牙本質(zhì)的形成，對(duì)暴露的牙髓會(huì)引起不同程度的炎癥，故不能用于直接蓋髓。
來(lái)源：原創(chuàng) 口鏡
